机座号：80~315  功率：0.55~200KW
基准频率：S50Hz   绝缘等级：F
变频范围：（3）5•100Hz        基准极数：4P
适用于：冶金、化工、纺织、制药、印刷、包装、食品等行业的机械、风机、泵类、输送线自动化设备及机床(如数控机床、加工中心)等领域。
特点:     <1> 无级调速、调速范围宽
            <2>系统调速性能好、节能效果显著
            <3>采用耐高频肪冲电压冲击的绝缘材料和工艺
            <4>独立风机强制通风冷却

性能数据

型号	功率	额定电流	额定转矩	恒转矩调频范围	恒功率调频范围
同步转速 3000r/min
YVF2-80M1-4	0.55	1.6	3.8	5~50	50~100
YVF2-80M2-4	0.75	2.0	5.2
YVF2-90S-4	1.1	2.9	7.5
YVF2-90L-4	1.5	3.7	10
YVF2-100L1-4	2.2	5.2	14.9
YVF2-100L2-4	3	6.8	20
YVF2-112M-4	4	8.8	26.5
YVF2-132S-4	5.5	11.8	36.5
YVF2-132M-4	7.5	15.6	50
YVF2-160M-4	11	22.3	72
YVF2-160L-4	15	30.1	98
YVF2-180M-4	18.5	36.1	120
YVF2-180L-4	22	42.7	143
YVF2-200L-4	30	57.6	195
YVF2-225S-4	37	69.9	240	3~50
YVF2-225M-4	45	84.7	291
YVF2-250M-4	55	103	355
YVF2-280S-4	75	140	484
YVF2-280M-4	90	167	580
YVF2-315S-4	110	201	710
YVF2-315M-4	132	240	852
YVF2-315L1-4	160	288	1032
YVF2-315L2-4	200	359	1290

与变频电机配套的部件参数

电机	机座号	80	90	100	112	132	160	180	200	225	250	280	315
冷却风机	功率	60 (10)*	60 (25)*	60 (25)*	60 (25)*	40	40	230	230	230	230	370	500
	电压	单相220V或三相220V、380V 1-PH220V or 3-PH220V、380V								三相380V 3-PH380V
制动器	制动力矩	7.5	15	30	40	75	150	200	300	450	-	-	-
	励磁功率	50	60	80	110	130	150	150	200	200	-	-	-
	励磁电压	DC24V、AC220V、AC380V									-	-	-
光电编码器	增量型编码器

安装结构型式
常用的安装结构型式，以及适用的机座号见下表

机座号

基本安装结构

派生的安装型式

B3

B5

B35

V1

V3

V5

V6

B6

B7

B8

V15

V36

80~160

√

√

√

√

√

√

√

√

√

√

√

√

180~280

√

√

√

√

－

－

－

－

－

－

－

－

315

√

－

√

√

－

－

－

－

－

－

－

－

注：“√”表示可以制造生产的结构型式

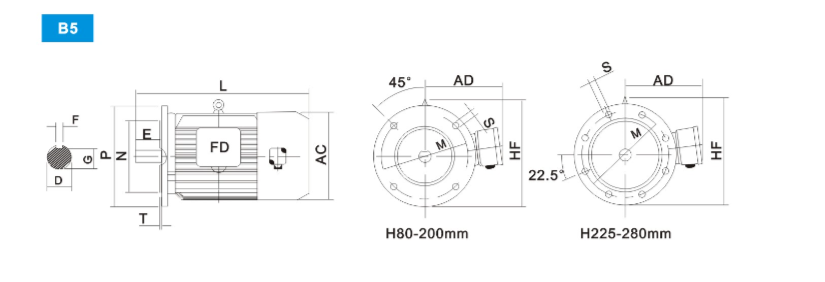

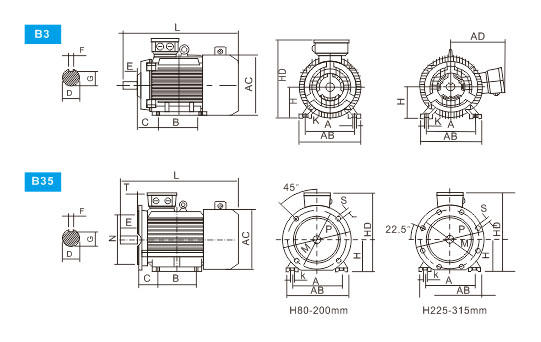

外型及安装尺寸

机座号	安装尺寸															外形尺寸
	A	B	C	D	E	E	G	H	M	N	P	R	S	T	K	AB	AC	AD	HD	L
80M	125	100	50	19	40	6	15.5	80	165	130	200	0	12	3.5	10	165	175	145	220	370
90S	140	100	56	24	50	8	20	90	165	130	200	0	12	3.5	10	180	195	155	250	380
90L	140	125	56	24	50	8	20	90	165	130	200	0	12	3.5	10	180	195	155	250	410
100L	160	140	63	28	60	8	24	100	215	180	250	0	15	4	12	205	215	180	270	465
112M	190	140	70	28	60	8	24	112	215	230	250	0	15	4	12	230	240	190	300	480
132S	216	140	89	38	80	10	33	132	365	230	300	0	15	4	12	270	275	210	345	530
132M	216	178	89	38	80	10	33	132	365	250	300	0	15	4	12	270	275	210	345	570
160M	254	210	108	42	110	12	37	160	300	250	350	0	19	5	15	320	330	255	420	660
160L	254	254	108	42	110	12	37	160	300	250	350	0	19	5	15	320	330	255	4720	715
180M	279	241	121	48	110	14	42.5	180	300	250	350	0	19	5	15	355	280	280	455	775
180L	279	279	121	48	110	14	42.5	180	300	250	350	0	19	5	15	355	280	280	455	815
200L	318	305	133	55	110	16	49	200	350	300	400	0	19		19	395	420	305	505	850
225S	356	286	149	60	140	18	53	225	400	350	450	0	19	5	19	435	470	335	560	885
225M	356	311	149	60	140	18	53	225	400	350	450	0	19	5	19	435	470	335	560	915
250M	406	349	168	65	140	18	58	250	500	450	550	0	19	5	21	490	510	370	615	980
280S	457	368	190	75	140	20	67.5	280	500	450	550	0	19	5	21	550	580	410	680	1085
280M	457	419	190	75	140	20	67.5	280	500	450	550	0	19	5	21	550	580	410	680	1135
315S	508	406	216	80	170	22	71	315	600	550	660	0	24	6	28	635	645	530	845	1285
315M	508	457	216	80	170	22	71	315	600	550	660	0	24	6	28	635	645	530	845	1395
315L	508	508	216	80	170	22	71	315	600	550	660	0	24	6	28	635	645	530	845	1395

机座号	安装尺寸												外形尺寸
	C	D	E	F	G	H	M	N	P	R	S	T	AC	AD	HF	L
80M	50	19	40	6	15.5	80	165	130	200	0	12	3.5	175	145	185	370
90S	56	24	50	8	20	90	165	130	200	0	12	3.5	195	155	195	380
90L	56	24	50	8	20	90	165	130	200	0	12	3.5	195	155	195	410
100L	63	28	60	8	24	100	215	180	250	0	15	4	215	180	245	465
112M	70	28	60	8	24	112	215	180	250	0	15	4	240	190	265	480
132S	89	38	80	10	33	132	265	230	300	0	15	4	275	210	315	530
132M	89	38	80	10	33	132	265	230	300	0	15	4	275	210	315	570
160M	108	42	110	12	37	160	300	250	350	0	19	5	330	255	385	660
160L	108	42	110	12	37	160	300	250	350	0	19	5	330	255	385	715
180M	121	48	110	14	42.5	180	300	250	350	0	19	5	380	280	430	775
180L	121	48	110	14	42.5	180	300	250	350	0	19	5	380	280	430	815
200L	133	55	110	16	49	200	350	300	400	0	19	5	420	305	480	850
225S	149	60	140	18	53	225	400	350	450	0	19	5	470	335	535	885
225M	149	60	140	18	53	225	400	350	450	0	19	5	470	335	535	915
250M	168	65	140	18	58	250	500	450	550	0	19	5	510	370	595	980
280S	190	75	140	20	67.5	280	500	450	550	0	19	5	580	410	650	1085
280M	190	75	140	20	67.5	280	500	450	550	0	19	5	580	410	650	1135
