机座号：80~225   功率：0.55~45KW
制动方式：失电制动           整流方法：半波整流
适用于：各种机床、印刷机械、锻压机、运输机械、包装机械、食品机械、建筑机械、木工机械等要求快速停止、准确定位、往复运转、防止滑行的各种机械中作主轴传动和辅助传动。
特点：制动迅速、结构简单，定位准确。

性能数据

型号	功率	满载时				堵转转矩 额定转矩	堵转电流 额定电流	最大转矩 额定转矩
		额定电流	转速	效率	功率因数
同步转速 3000r/min
YEJ801-2	0.75	1.8	2825	75.0	0.84	2.2	6.5	2.3
YEJ802-2	1.1	2.5	2825	77.0	0.86	2.2	7.0	2.3
YEJ90S-2	1.5	3.4	2840	78.0	0.85	2.2	7.0	2.3
YEJ90L-2	2.2	4.8	2840	80.5	0.86	2.2	7.0	2.3
YEJ100L-2	3	6.4	2880	82.0	0.87	2.2	7.0	2.3
YEJ112M-2	4	8.2	2890	85.5	0.87	2.2	7.0	2.3
YEJ132S1-2	5.5	11.1	2900	85.5	0.88	2.0	7.0	2.3
YEJ132S2-2	7.5	15.0	2900	86.2	0.88	2.0	7.0	2.3
YEJ160M1-2	11	21.8	2930	87.2	0.88	2.0	7.0	2.3
YEJ160M2-2	15	29.4	2930	88.2	0.88	2.0	7.0	2.2
YEJ160L-2	18.5	35.5	2930	89.0	0.89	2.0	7.0	2.2
YEJ180M-2	22	42.2	2940	89.0	0.89	2.0	7.0	2.2
YEJ200L1-2	30	56.9	2950	90.0	0.89	2.0	7.0	2.2
YEJ200L2-2	37	69.8	2950	90.5	0.89	2.0	7.0	2.2
YEJ225M-2	45	84.0	2970	91.5	0.89	2.0	7.0	2.2
同步转速1500r/min
YEJ801-4	0.55	1.5	1390	73.0	0.76	2.4	6.0	2.3
YEJ802-4	0.75	2.0	1390	74.5	0.76	2.3	6.0	2.3
YEJ90S-4	1.1	2.7	1400	78.0	0.78	2.3	6.5	2.3
YEJ90L-4	1.5	3.7	1400	79.0	0.79	2.3	6.5	2.3
YEJ100L1-4	2.2	5.0	1420	81.0	0.82	2.2	7.0	2.3
YEJ100L2-4	3	6.8	1420	82.5	0.81	2.2	7.0	2.3
YEJ112M-4	4	8.8	1440	84.5	0.82	2.2	7.0	2.3
YEJ132S-4	5.5	11.6	1440	85.5	0.84	2.2	7.0	2.3
YEJ132M-4	7.5	15.4	1440	87.0	0.85	2.2	7.0	2.3
YEJ160M-4	11	22.6	1460	88.0	0.84	2.2	7.0	2.3
YEJ160L-4	15	30.0	1460	88.5	0.85	2.2	7.0	2.2
YEJ180M-4	18.5	35.9	1470	91.0	0.86	2.0	7.0	2.2
YEJ180L1-4	22	42.5	1470	91.5	0.86	2.0	7.0	2.2
YEJ200L-4	30	56.8	1470	92.2	0.87	2.0	7.0	2.2
YEJ225S-4	37	70.4	1480	91.8	0.87	1.9	7.0	2.2
YEJ225M-4	45	84.2	1480	92.3	0.88	1.9	7.0	2.2
同步转速1000r/min
YEJ90S-6	0.75	2.3	910	72.5	0.70	2.0	5.5	2.2
YEJ90L-6	1.1	3.2	910	73.5	0.72	2.0	5.5	2.2
YEJ100L-6	1.5	4.0	940	77.5	0.74	2.0	5.5	2.2
YEJ112M-6	2.2	5.6	960	80.5	0.74	2.0	6.0	2.2
YEJ132S-6	3	7.2	960	83.0	0.76	2.0	6.0	2.2
YEJ132M1-6	4	9.4	960	84.0	0.77	2.0	6.5	2.2
YEJ132M2-6	5.5	12.6	960	85.3	0.78	2.0	6.5	2.0
YEJ160M-6	7.5	17.0	970	86.0	.0.78	2.0	6.5	2.0
YEJ160L-6	11	24.6	970	87.0	0.78	2.0	6.5	2.0
YEJ180L-6	15	31.4	970	89.5	0.81	1.8	6.5	2.0
YEJ200L1-6	18.5	37.7	980	89.8	0.83	1.8	6.5	2.0
YEJ200L2-6	22	44.6	980	90.2	0.86	1.8	6.5	2.0
YEJ225M-6	30	59.3	980	90.2	0.85	1.7	6.5	2.0
同步转速750r/min
YEJ132S-8	2.2	5.8	710	80.5	0.71	2.0	5.5	2.0
YEJ132M-8	3	7.7	710	82.0	0.72	2.0	5.5	2.0
YEJ160M1-8	4	9.9	720	84.0	0.73	2.0	6.0	2.0
YEJ160M2-8	5.5	13.3	720	85.0	0.74	2.0	6.0	2.0
YEJ160L-8	7.5	17.7	720	86.0	0.75	2.0	5.5	2.0
YEJ180L-8	11	24.8	730	87.5	0.77	1.7	6.0	2.0
YEJ200L-8	15	34.1	730	88.0	0.76	1.8	6.0	2.0
YEJ225S-8	18.5	41.3	735	89.5	0.76	1.7	6.0	2.0
YEJ225M-8	22	47.6	735	90.0	0.78	1.8	6.0	2.0

制动器技术参数

机座号	衔铁最大行程（气隙）	空载制动时间	制动力矩	励磁电压	制动器励磁动率
YEJ80	1.0	0.20	7.5	99	50
YEJ90	1.0	0.20	1.5	99	60
YEJ100	1.0	0.20	30	99	80
YEJ112	1.0	0.25	40	170	110
YEJ132	1.2	0.25	75	170	130
YEJ160	1.2	0.35	150	170	150
YEJ180	1.2	0.35	200	170	150
YEJ200	1.5	0.45	300	170	200
YEJ225	1.5	0.45	450	170	200

安装结构型式
常用的安装结构型式，以及适用的机座号见下表

机座号	基本安装结构			派生的安装型式
	B3	B5	B35	B6	B7	B8
80~160	√	√	√	√	√	√
180~225	√	√	√	-	-	-

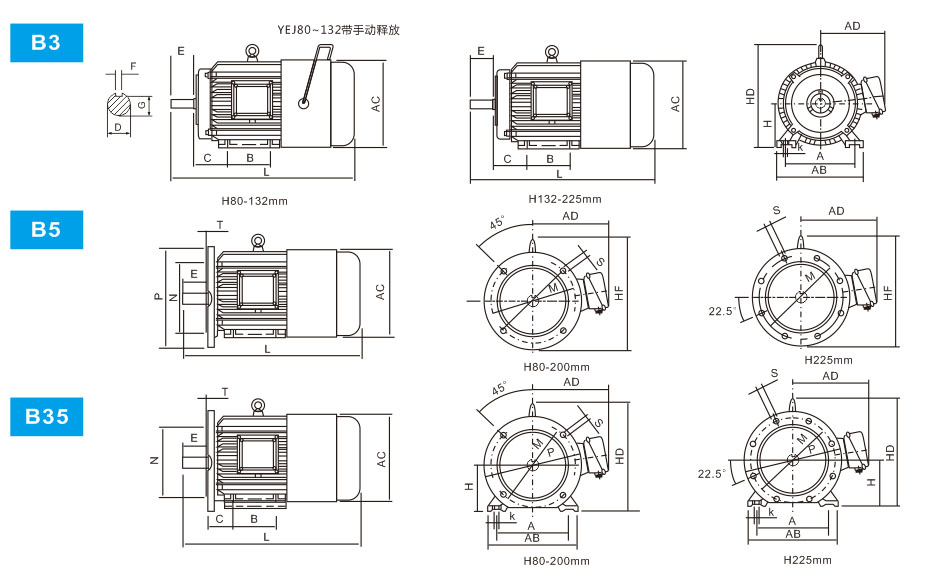

外形及安装尺寸

机座号	极数	安装尺寸														外形尺寸
		A	B	C	D	E	F	G	H	K	M	N	P	S	T	AB	AC	AD	HD	HF	L
80	2.4	125	100	50	19	40	6	15.5	80	10	165	130	200	12	3.5	165	175	150	175	185	390
90S	2.4.6	140	100	56	24	50	8	20	90	10	165	130	200	12	3.5	180	195	160	195	195	420
90L	2.4.6.8	140	125	56	24	50	8	20	90	10	165	130	200	12	3.5	180	195	160	195	195	445
100L	2.4.6.8	160	140	63	28	60	8	24	100	12	215	180	250	15	4	205	215	180	245	245	480
112M	2.4.6.8	190	140	70	28	60	8	24	112	12	215	180	250	15	4	245	240	190	265	265	510
132S	2.4.6.8	216	140	89	38	80	10	33	132	12	265	230	300	15	4	280	275	210	315	315	585
132M	2.4.6.8	216	178	89	38	80	10	33	132	12	265	230	300	15	4	280	275	210	315	315	625
160M	2.4.6.8	254	210	108	42	110	12	37	160	15	300	250	350	19	5	330	335	265	385	385	720
160L	2.4.6.8	254	254	108	42	110	12	37	160	15	300	250	350	19	5	330	335	265	385	385	765
180M	2.4.6.8	279	241	121	48	110	14	42.5	180	15	300	250	350	19	5	355	380	285	400	490	825
180L	2.4.6.8	279	279	121	48	110	14	42.5	180	15	300	250	350	19	5	355	380	285	400	430	875
200L	2.4.6.8	318	305	133	55	110	16	49	200	19	350	300	400	19	5	395	420	315	475	480	900
225S	2.4.6.8	356	286	149	60	140	18	53	225	19	400	350	450	19	5	430	475	345	530	535	1000
225M	2	356	311	149	55	110	16	49	225	19	400	350	450	19	4	430	475	345	530	535	1000
	4.6.8				60	140	18	53													1030

安装结构型式
常用的安装结构型式，以及适用的机座号见下表

机座号

安装尺寸

外形尺寸

B3

B5

B35

V1

V3

V5

V6

B6

B7

B8

V15

V36

B14

B34

V18

63~112

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

132~160

√

√

√

√

√

√

√

√

√

√

√

－

－

－

180~280

√

√

√

√

－

－

－

－

－

－

－

－

－

－

10

315~355

√

－

√

√

－

－

－

－

－

－

－

－

－

－

10

注：“√”表示可以制造生产的结构型式
