机座号：112~355   功率：0.55~90KW
工作制：S1    绝缘等级：B
防护等级：SIP21   调速比：1:10
适用于：恒转矩无级调速的场合，特别适用于风机、水泵等递减转矩负载。
特点：恒转矩无级调速、结构简单、操作维修方便、运行可靠。
使用条件：海拔不超过1000m；环境空气温度随季节变化，但最高不超过40℃。少尘、无铁磁性特质尘埃、无腐蚀金属破坏绝缘和爆炸性的气体。
性能数据 380V 50Hz

型号	标称功率	额定转矩	额定调速范围
YCT112-4A	0.55	3.6	1230~125
YCT112-4B	0.75	4.9	1230~125
YCT132-4A	1.1	7.1	1230~125
YCT132-4B	1.5	9.7	1230~125
YCT160-4A	2.2	14.1	1230~125
YCT160-4B	3	19.2	1230~125
YCT180-4A	4	25.2	1230~125
YCT200-4A	5.5	36.1	1230~125
YCT200-4B	7.5	47.7	1230~125
YCT225-4A	11	69	1230~125
YCT225-4B	15	94	1250~125
YCT250-4A	18.5	110	1320~132
YCT250-4B	22	137	1320~132
YCT280-4A	30	189	1320~132
YCT315-4A	37	232	1320~132
YCT315-4B	45	282	1320~132
YCT355-4A	55	344	1340~440
YCT355-4B	75	469	1340~440
YCT355-4C	90	564	1340~600

注：1.率为拖动电机的额定功率 2.表中数据允许变动，恕不另行通知。

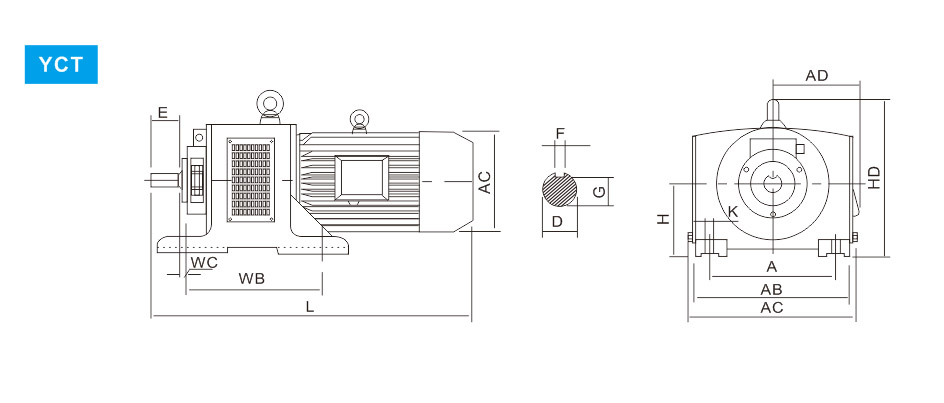

外形及安装尺寸

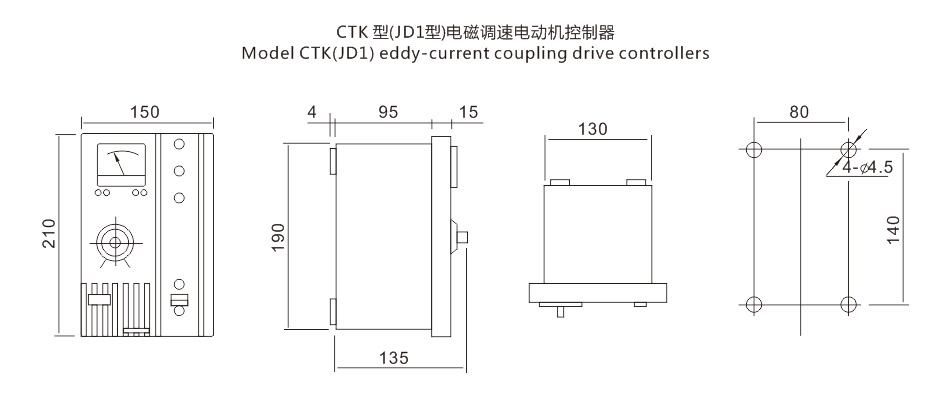

型号		CTK-A30	CTK-A90	CTK-B90
电源	电压V	220±10%
	频率Hz	50±2%
额定直流输出DC	电压V	≥80
	电流A	4	6.3	4	63
可控电机功率kW		0.55~30	37·90	0.55~30	37~90
转速变化率%		2.5		1.0
稳速精度%		≤1
端子标志		输入input: 1:相线phase terminal 2:零线：zero line	输出output: 3+ 4-	测速发电机techogenerator 5 6 7

型号	安装尺寸									外形尺寸
	A	WB	WC	E	E	H	F	G	K	AB	AC	AD	HD	L
YCT112-4A	190	210	40	40	112	19	6	15.5	12	240	260	150	280	520
YCT112-4B	190	210	40	40	112	19	6	15.5	12	240	260	150	280	520
YCT132-4A	216	241	40	50	132	24	8	20	12	285	310	165	330	570
YCT132-4B	216	241	40	50	132	24	8	20	12	285	310	165	330	585
YCT160-4A	254	267	45	60	160	28	8	24	15	330	350	185	385	665
YCT160-4B	254	267	45	60	160	28	8	24	15	330	350	185	385	665
YCT180-4A	379	305	45	60	180	28	8	24	15	365	385	195	430	700
YCT200-4A	318	356	50	80	200	38	10	33	19	410	430	235	485	820
YCT200-4B	318	356	50	80	200	38	10	33	19	410	430	235	485	860
YCT225-4A	356	406	56	110	225	42	12	37	19	465	485	270	545	980
YCT225-4B	356	406	56	110	225	42	12	37	19	465	485	270	545	1025
YCT250-4A	406	457	63	110	250	48	14	42.5	24	520	540	295	595	1130
YCT250-4B	406	457	63	110	250	48	14	42.5	24	520	540	295	595	1170
YCT280-4A	457	508	70	110	280	55	16	49	24	575	595	320	665	1280
YCT315-4A	508	560	89	140	315	60	18	53	28	645	670	345	770	1400
YCT315-4B	508	560	89	140	315	60	18	53	28	645	670	345	770	1425
YCT355-4A	610	630	108	140	355	65	18	58	28	755	780	390	890	1550
YCT355-4B	610	630	108	140	355	75	20	67.5	28	755	780	420	890	1630
YCT355-4C	610	630	108	140	355	75	20	67.5	28	755	780	420	890	1680

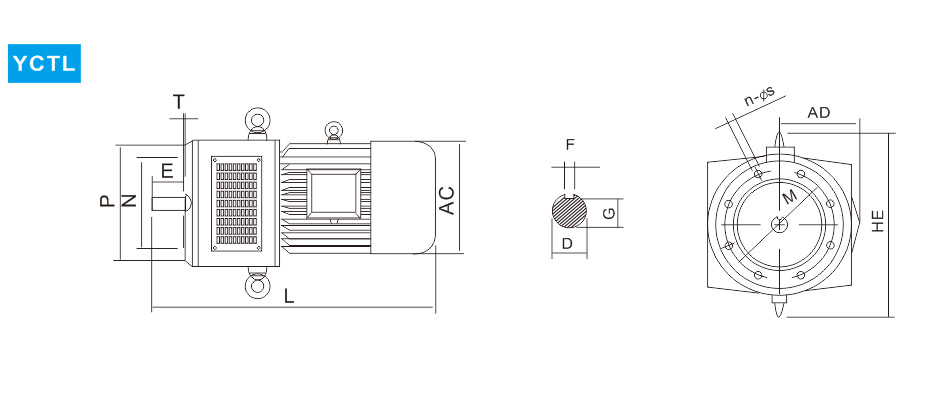

型号	安装尺寸										外形尺寸
	D	E	F	G	M	N	P	n	s	r	AC/2	AD	HE	L
YCT112-4A	19	40	6	15.5	215	180	250	4	15	4	125	150	333	515
YCT112-4B	19	40	6	15.5	215	180	250	4	15	4	125	150	333	515
YCT132-4A	24	50	8	20	215	180	250	6	15	4	142	155	391	580
YCT132-4B	24	50	8	20	215	180	250	6	15	4	142	155	391	580
YCT160-4A	28	60	8	24	265	230	300	6	15	4	165	185	445	620
YCT160-4B	28	60	8	24	265	230	300	6	15	4	165	185	445	665
YCT180-4A	28	60	8	24	265	230	300	6	15	5	180	190	485	670
YCT200-4A	38	80	10	33	300	250	350	6	19	5	205	210	530	840
YCT200-4B	38	80	10	33	300	250	350	6	19	5	205	210	530	840
YCT225-4A	42	110	12	37	350	300	400	6	19	5	225	255	582	970
YCT225-4B	42	110	12	37	350	300	400	6	19	5	225	255	582	1015
YCT250-4A	48	110	14	42.5	400	350	450	8	19	5	250	285	642	1130
YCT250-4B	48	110	14	42.5	400	350	450	8	19	5	250	285	642	1170
YCT280-4A	55	110	16	49	450	400	500	8	19	5	286	320	740	1270
